Interface SD2080

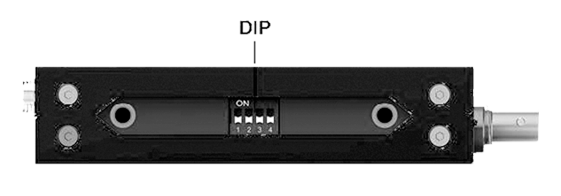

Fonction DIP


  1. COMMUTATEUR DIP 1

    Ce commutateur est utilisé pour basculer entre le mode SDI et le mode HDMI. Lorsque W1 est réglé sur 0, il passe en mode HDMI, lorsque W1 est réglé sur 1, il passe en mode SDI.

  2. COMMUTATEUR DIP 2-SW4

    Ces commutateurs sont utilisés comme touches réservées et n'ont aucune fonction.

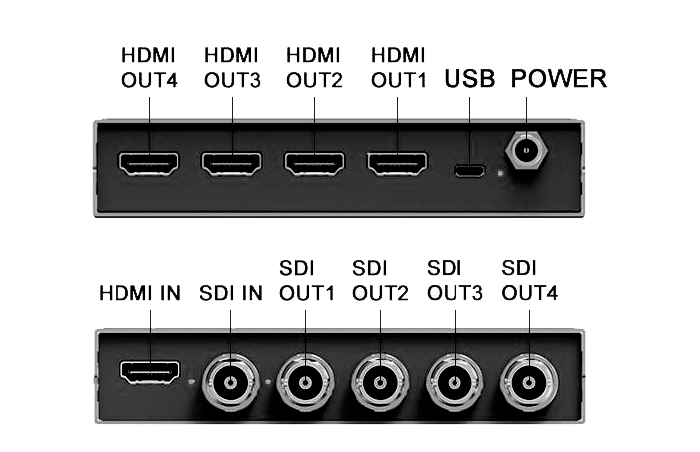

Diagramme de connexion

Connection_Diagram.svg
